工业数字化仪表墙结构主要由标准的模块单元组成，模块单元框架之间用高强度的标准件连接。对于LED、LCD或配电设备等的安装，将按照其安装尺寸的大小，设计非标准的单元框架，一方面和标准的单元框架相匹配，另一方面保证设备的安装。
■ 数字化仪表墙的结构主要由内部标准模块和外部装饰板两部分组成。
■ 数字化仪表墙的墙体由模块化的万用型钢架组成。钢架由工业铝合金型材制作，表面阳极氧化，抗腐蚀性能强，耐盐雾腐蚀；涂层可保持50年以上不粉化；耐磨性能好，硬度达到95HB；抗灰浆腐蚀、易施工；结构轻巧美观、坚固耐用。
■ 数字化仪表墙采用工业级的无焊接连接方式连接，在保证结构强度的同时，方便拆卸，可维护性比焊接结构强，外观比焊接结构美观。不存在虚焊、焊点脱落等传统钢架结构存在的致命缺陷。
■ 数字化仪表墙采用金属板或高级环保石材做装饰板时，装饰板是固定在模块龙骨架上。为保证墙面的平整性和密封性，在其接缝处采用填充胶工艺，起到隔音，隔热的效果，用来保证集控室的工作环境安静，舒适。

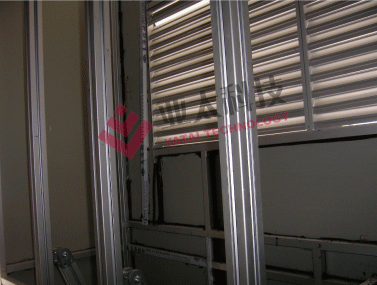

 万用结构型材

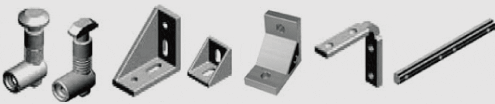

万用结构安装配件

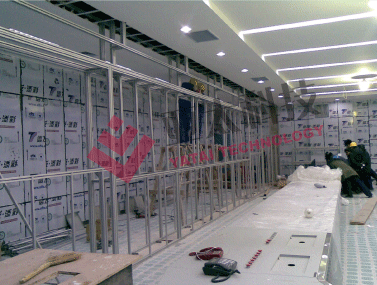

施工现场
